HDC - Heavy Duty Conectors

Conectores rectangulares de alta resistencia de DEGSON

Conocé esta línea de productos de DEGSON que Microelectrónica Componentes SRL comercializa a pedido en el mercado argentino.

Conectores rectangulares de alta resistencia de DEGSON

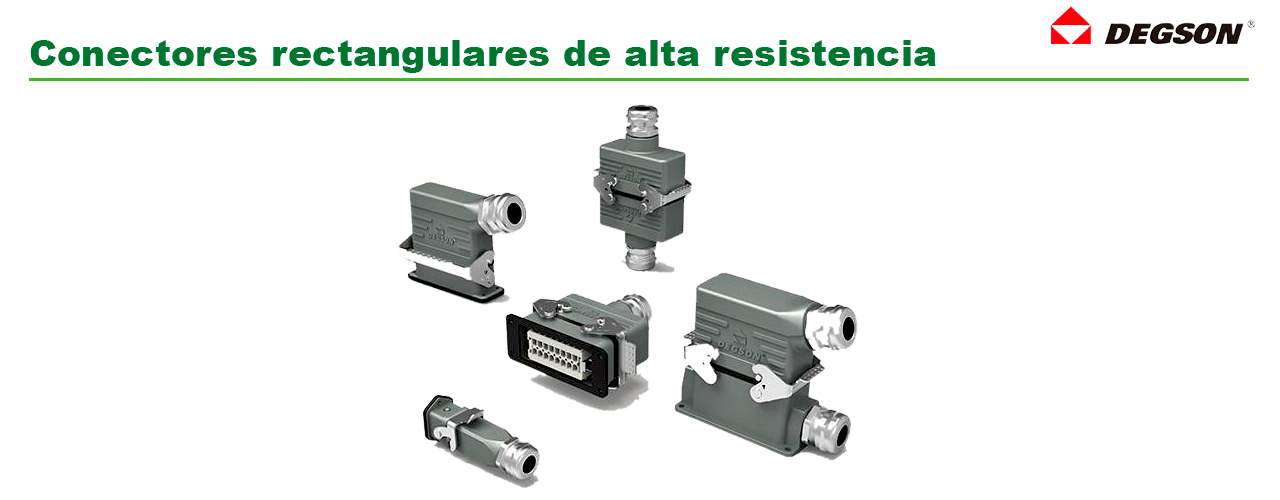

Conectores rectangulares de alta resistencia



Microelectrónica Componentes SRL es distribuidor y representante oficial de DEGSON en Argentina. Con sede central en la Ciudad Autónoma de Buenos Aires, Microelectrónica Componentes SRL comercializa las principales líneas de productos de DEGSON como conectores circulares, conectores multivías, borneras y relés electromecánicos.

Asimismo, Microelectrónica Componentes SRL también puede traer productos específicos a pedido, en función de la demanda para atender un proyecto específico o necesidad particular del cliente. Presentamos a continuación los conectores rectangulares de alta resistencia y sus principales características.



Conectores rectangulares de alta resistencia para satisfacer diversos ámbitos de aplicación


Los HDC (Heavy Duty Conectors, por sus siglas en inglés), están diseñados específicamente para cumplir con los requerimientos de las condiciones ambientales más exigentes y sus ventajas son inigualables.

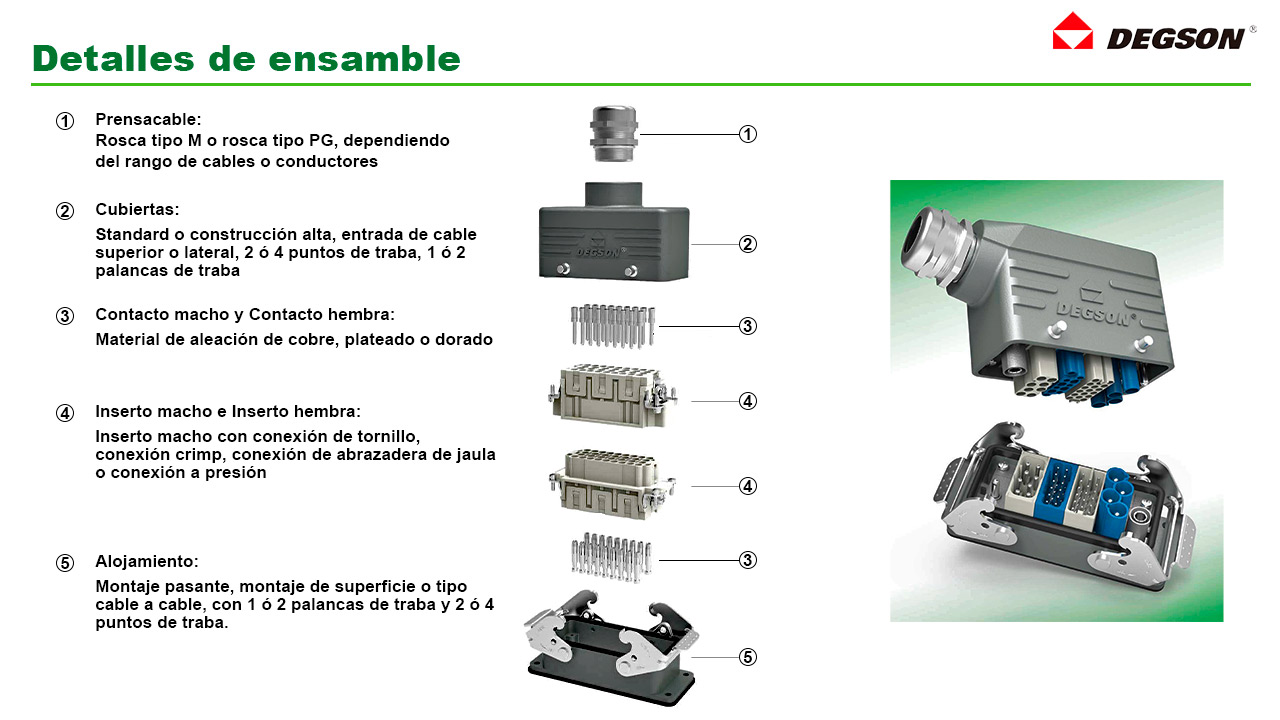

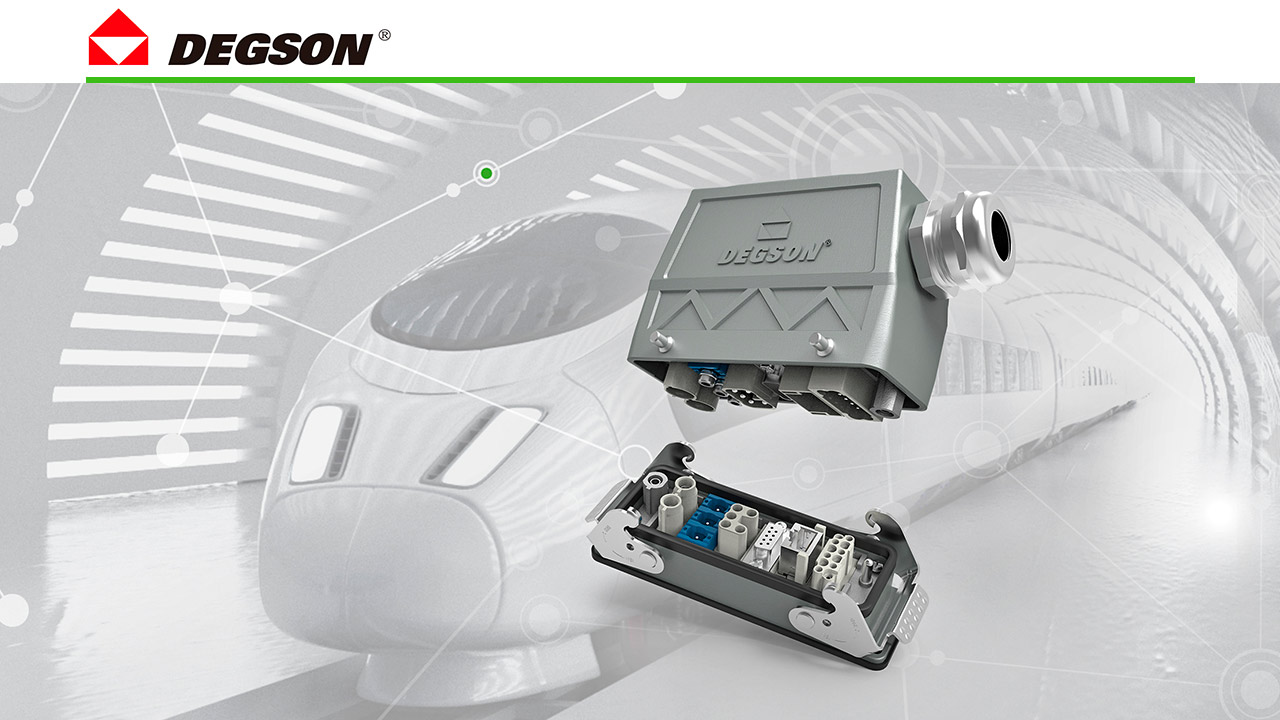

Detalle de ensamble de un conector rectangular de alta resistencia





Con miles de combinaciones posibles, la serie de productos HDC de Degson provee un alto grado de protección efectiva en los entornos más demandantes y alta calidad para satisfacer campos de aplicación diferentes como instrumentación, energía, telecomunicaciones, transporte ferroviario, astilleros, nuevas energías, elevadores, iluminación, seguridad y maquinaria, entre otros.

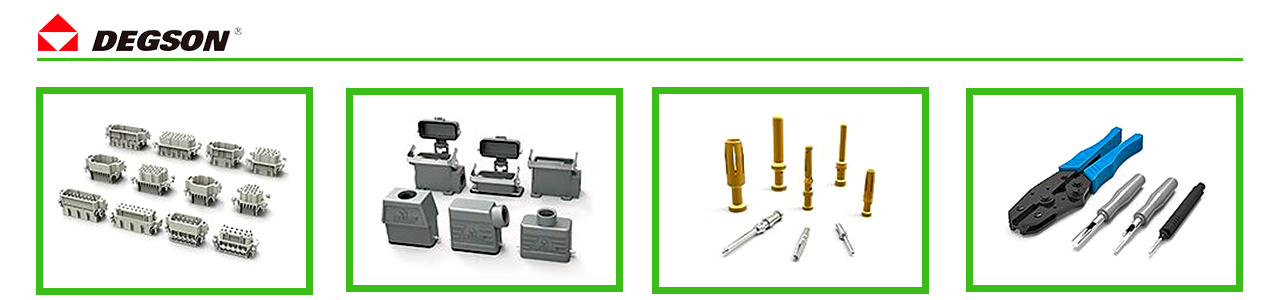

Los productos abarcan cuatro categorías principales que incluyen Insertos, Contactos y Carcasas de alta resistencia, como así también una variedad completa de Accesorios de alta resistencia, incluyendo herramientas especiales.

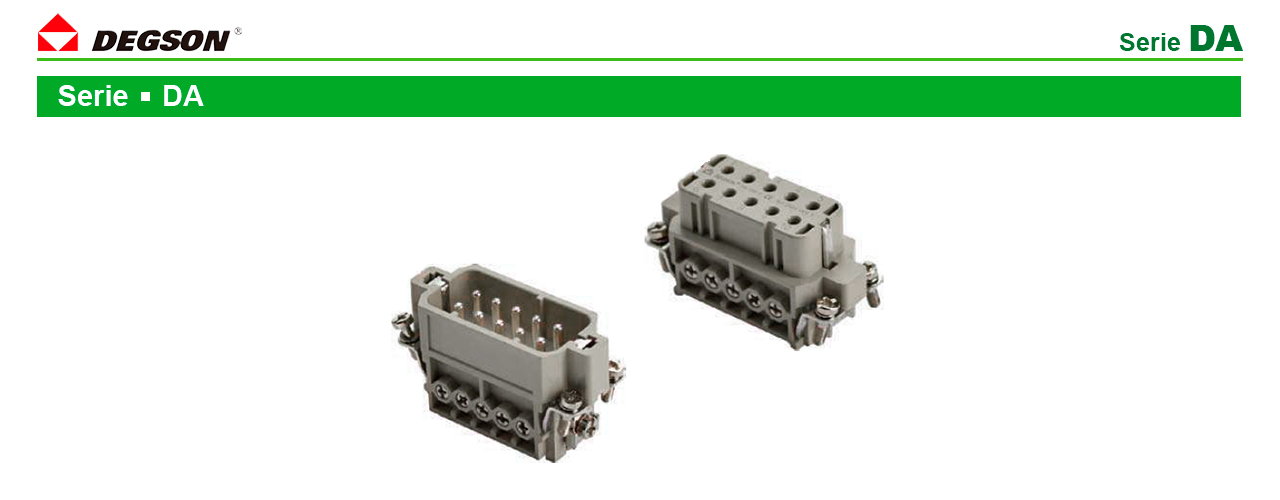

INSERTOS DE ALTA RESISTENCIA

Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 3,4,10,16,32(2X16)+PE
    • DA-003/004: 10A 250V 4KV 3
    • DA-010/016: 16A 230/400V 4KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 1m Ω
- Tornillo terminal: Calibre del cable 1-2.5mm2 / AWG 18-14
- Crimp terminal: Calibre del cable 0.14-4mm2 / AWG 26-12
- Abrazadera de jaula: Calibre del cable 0.14-4mm2 / AWG 26-14

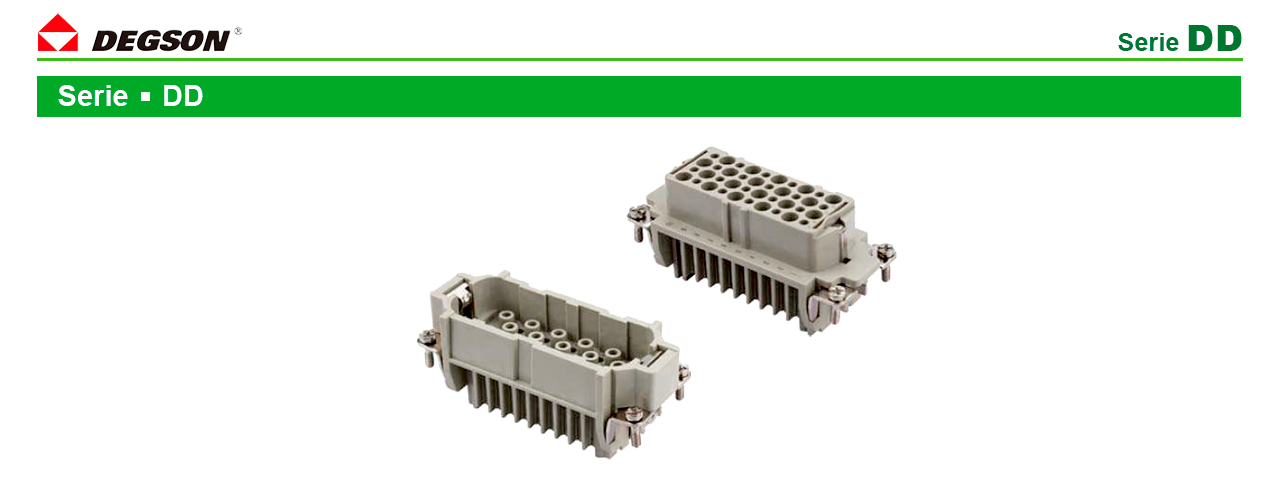

Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 7,15,25,40,50(25X2),64,80(40X2),128(64X2)+PE
    • 10A 230/400V 4KV 2
    • DD-008:
- Corriente nominal: 10A
- Tensión nominal: ~50V/-120V
- Tensión nominal de impulso: 0.8KV
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125  ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
- Abrazadera de jaula: Calibre del cable 0.14-4mm2 /AWG 26-14

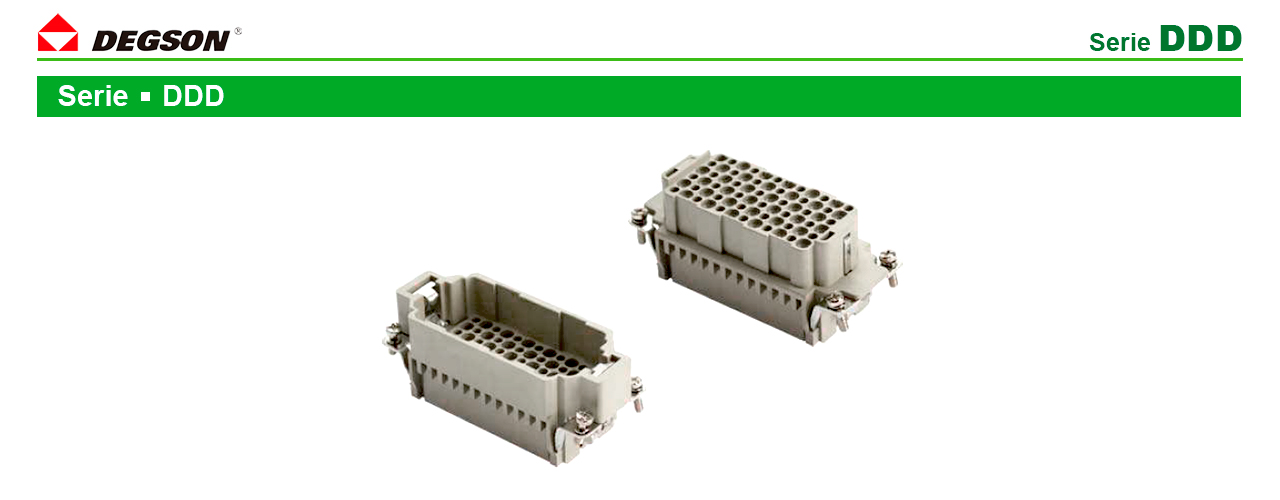

Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 24,42,72,108,144(72X2),216(108X2)+PE
    • 10A 230/400V 4KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Tensión nominal de impulso: 0.8KV
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125  ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
- Crimp terminal: Calibre del cable 0.14-4mm2 / AWG 26-14

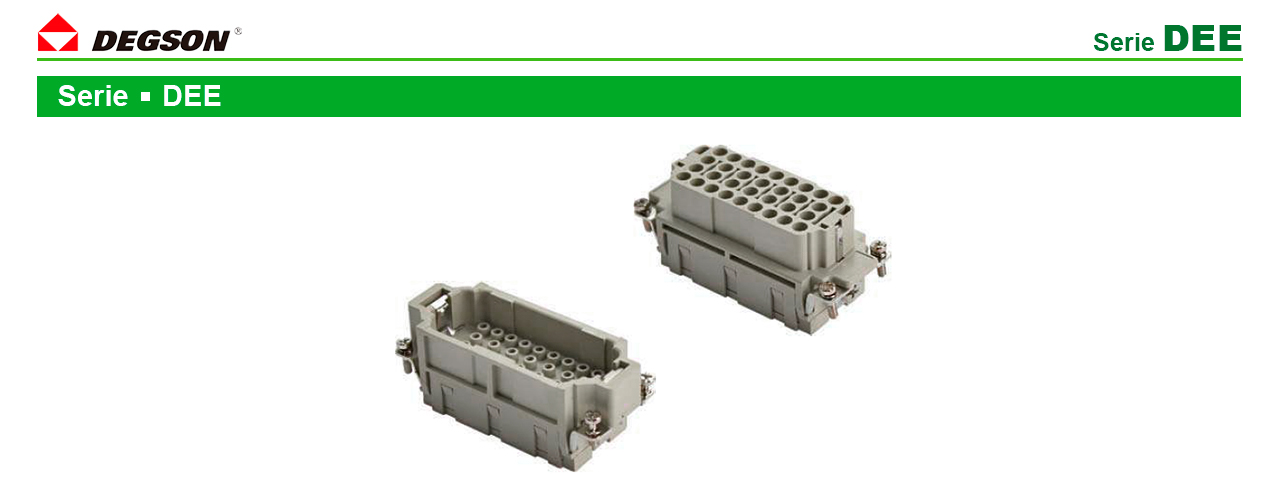

Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 6,10,16,24,32(2X16),48(2X24)+PE
    • 16A 400/690V 6KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 1m Ω
- Tornillo terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14 / Longitud de pelado 7mm
- Crimp terminal: Calibre del cable 0.14-4mm2 / AWG 26-12 / / Longitud de pelado 7.5mm
- Abrazadera de jaula: Calibre del cable 0.14-2.5mm2 / AWG 26-14 / Longitud de pelado 7-9mm


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 10,18,32,46,64(2X32),92(2X46)+PE
    • 16A 830V 8KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 1m Ω
- Crimp terminal: Calibre del cable 0.14-4mm2 / AWG 26-12 / / Longitud de pelado 7.5mm

Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 5+PE
    • 16A 320/500V 4KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 1m Ω
- Crimp terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14
- Tornillo terminal PE: Calibre del cable 0.5-2.5mm2 / AWG 20-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 7+PE
    • 10A 400/690V 6KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
- Crimp terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14
- Tornillo terminal PE: Calibre del cable 0.5-2.5mm2 / AWG 20-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 12+PE
    • 10A 400/690V 6KV 2
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
- Crimp terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14
- Tornillo terminal PE: Calibre del cable 0.5-2.5mm2 / AWG 20-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 6,12+PE
    • 35A 500V 6KV 3
    • Tensión nominal de acuerdo a UL CSA: 600V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: plateada
Resistencia del contacto: ≤ 1m Ω
- Tornillo terminal: Calibre del cable 1.5-6mm2 / AWG 10


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 8/24+PE
- Area energía
    • 10A 250V 4KV 2
- Area señal:
    • Corriente nominal: 10A
    • Tensión nominal: 250V
    • Tensión nominal de impulso: 4KV
    • Tensión nominal de acuerdo a UL CSA: 600/300V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
- Contactos energía
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 1m Ω
Crimp terminal: Calibre del cable 0.5-4mm2 / AWG 20-12
- Contactos señal
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
Crimp terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 4/0+PE,4/2+PE
- Area energía
    • 80A 1000V 8KV 2
- Area señal:
    • 16A 400/690V 6KV 2
    • Tensión nominal de acuerdo a UL CSA: 600/300V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
- Area energía
Material: aleación de cobre
Superficie: dorada / plateada
Resitencia del contacto: ≤ 0.3m Ω
Tornillo terminal: Calibre del cable 1.5-16mm2 / AWG 16-6
- Area señal
Material: aleación de cobre
Superficie: plateada
Resistencia del contacto: ≤ 1m Ω
Tornillo terminal: Calibre del cable 0.5-2.5mm2 / AWG 20-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 12/2+PE
- Area energía
    • 40A 690V 8KV 3
- Area señal:
    • 10A 250V 4KV 3
    • Tensión nominal de acuerdo a UL CSA: 600/300V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
- Area energía
Material: aleación de cobre
Superficie: dorada / plateada
Resitencia del contacto: ≤ 0.3m Ω
Crimp terminal: Calibre del cable 1.5+6mm2 / AWG 16-10
- Area señal
Material: aleación de cobre
Superficie: dorada / plateada
Resistencia del contacto: ≤ 3m Ω
Crimp terminal: Calibre del cable 0.14-2.5mm2 / AWG 26-14


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 8/0+PE
    • 100A 1000V 8KV 2
    • Tensión nominal de acuerdo a UL CSA: 600
    • Corriente nominal de acuerdo a UL CSA: 82A
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
Material: aleación de cobre
Superficie: plateada
Resistencia del contacto: ≤ 0.5m Ω
Tornillo axial terminal: Calibre del cable 10-25mm2 / AWG 7-3
Diámetro máx. de aislación: 11.4mm


Características técnicas:
Especificaciones: DIN EN 60 664,  DIN EN 61 984

* Insertos:
    • Número de contactos: 4/8+PE
- Area energía
    • 80A 400/690V 6KV 2
- Area señal:
    • 16A 400V 6KV 3
    • Tensión nominal de acuerdo a UL CSA: 600/300V
    • Resistencia de aislamiento: ≥ 1010 Ω
    • Material: policarbonato
    • Temperaturas límite: -40 ºC ~+125 ºC
    • Inflamabilidad de acuerdo a UL94: V0

* Contactos:
- Area energía
Material: aleación de cobre
Superficie: plateada
Resitencia del contacto: ≤ 0.3m Ω
Tornillo terminal: Calibre del cable 1.5-6mm2 / AWG 16-6
Longitud de pelado: 14mm
- Area señal
Material: aleación de cobre
Superficie: plateada
Resistencia del contacto: ≤ 1m Ω
Tornillo terminal: Calibre del cable 1.0-2.5mm2 / AWG 18-14
Longitud de pelado: 7.5mm

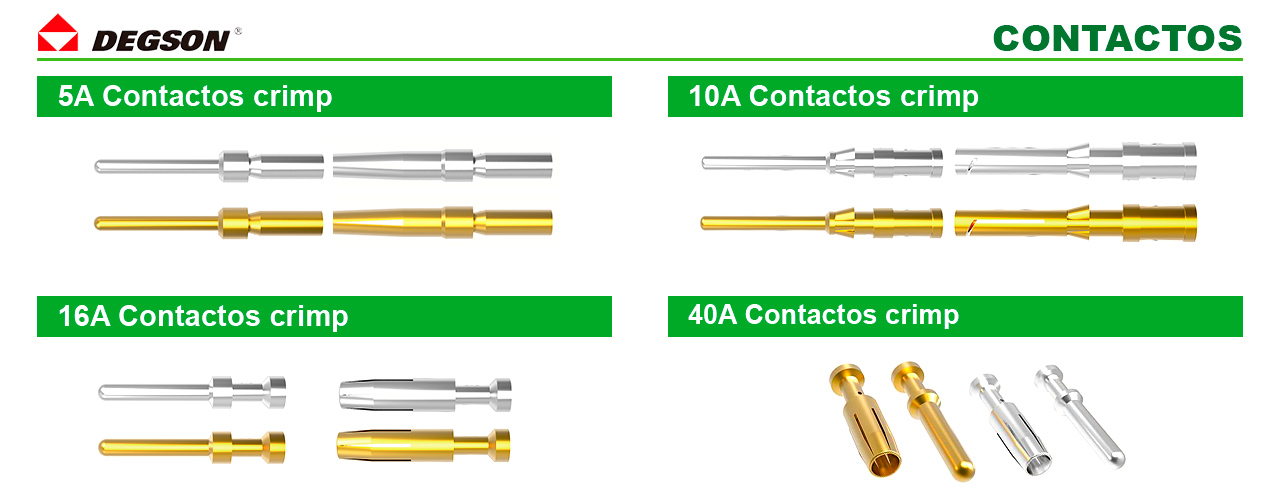

CONTACTOS DE ALTA RESISTENCIA

Utilización con método de crimpeo, en línea con el standard DIN EN 60352-2. Ahorro de espacio, adecuado para operaciones en lote y alta efectividad.

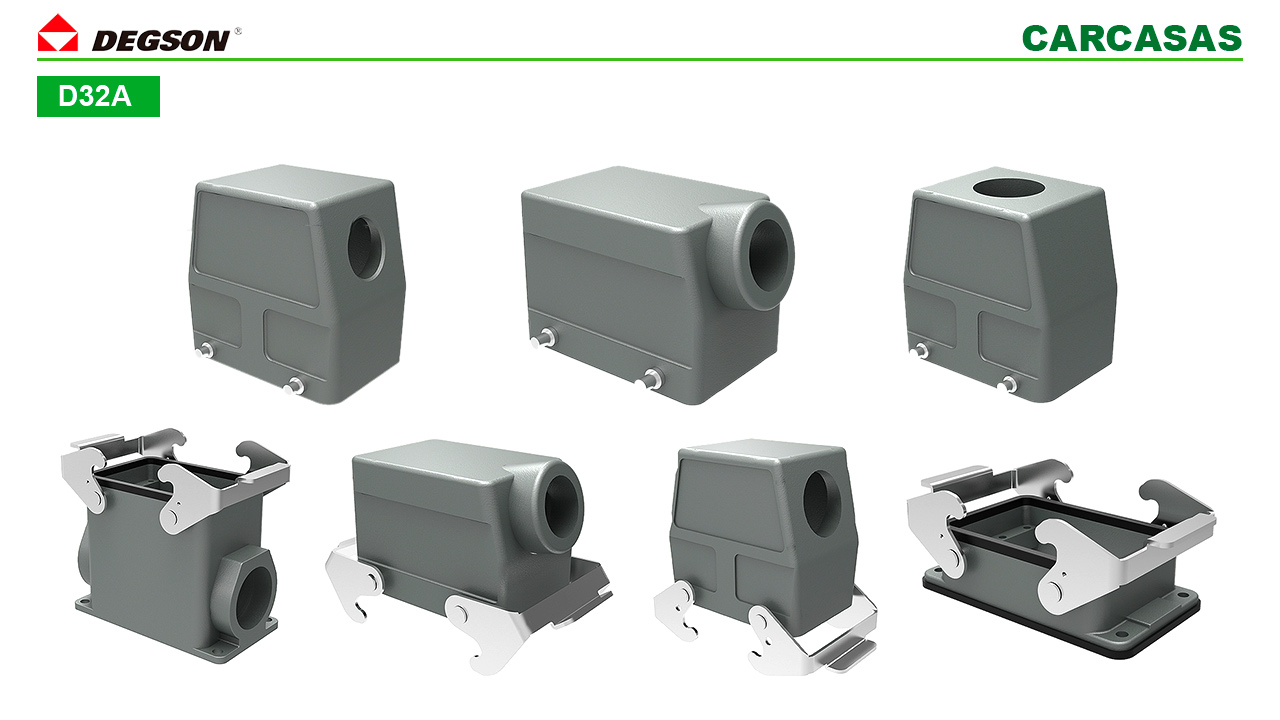

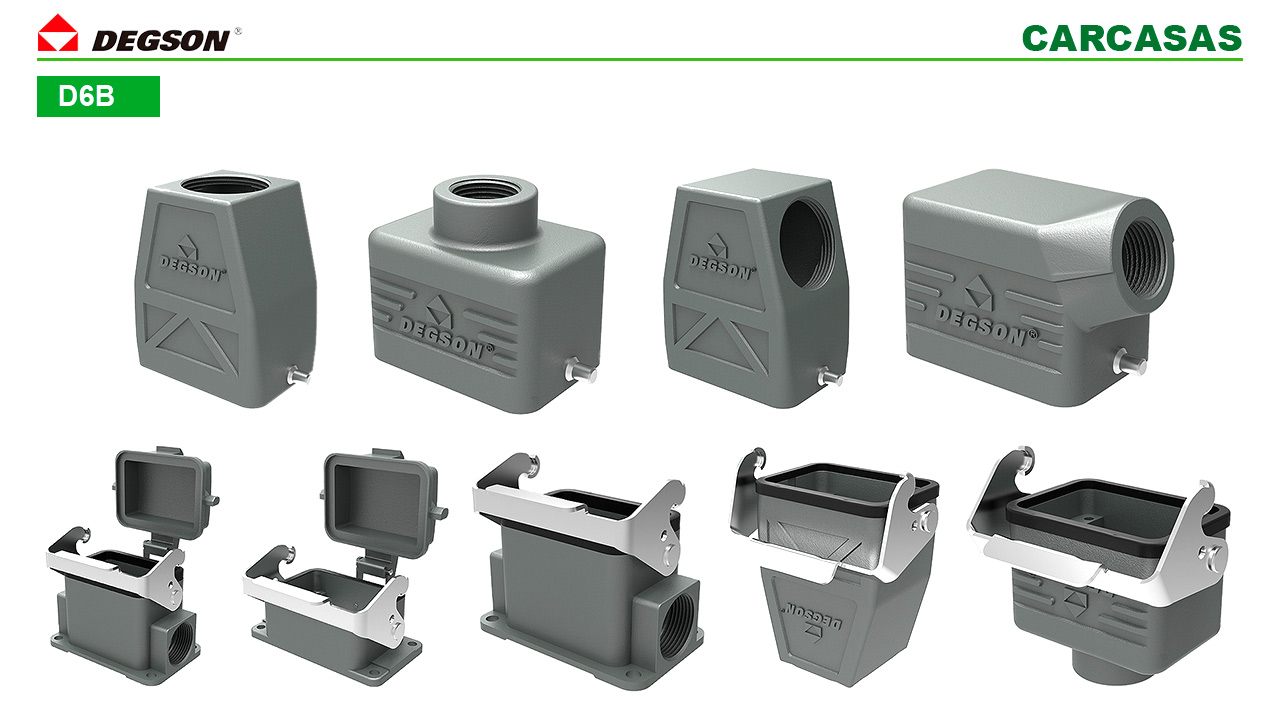

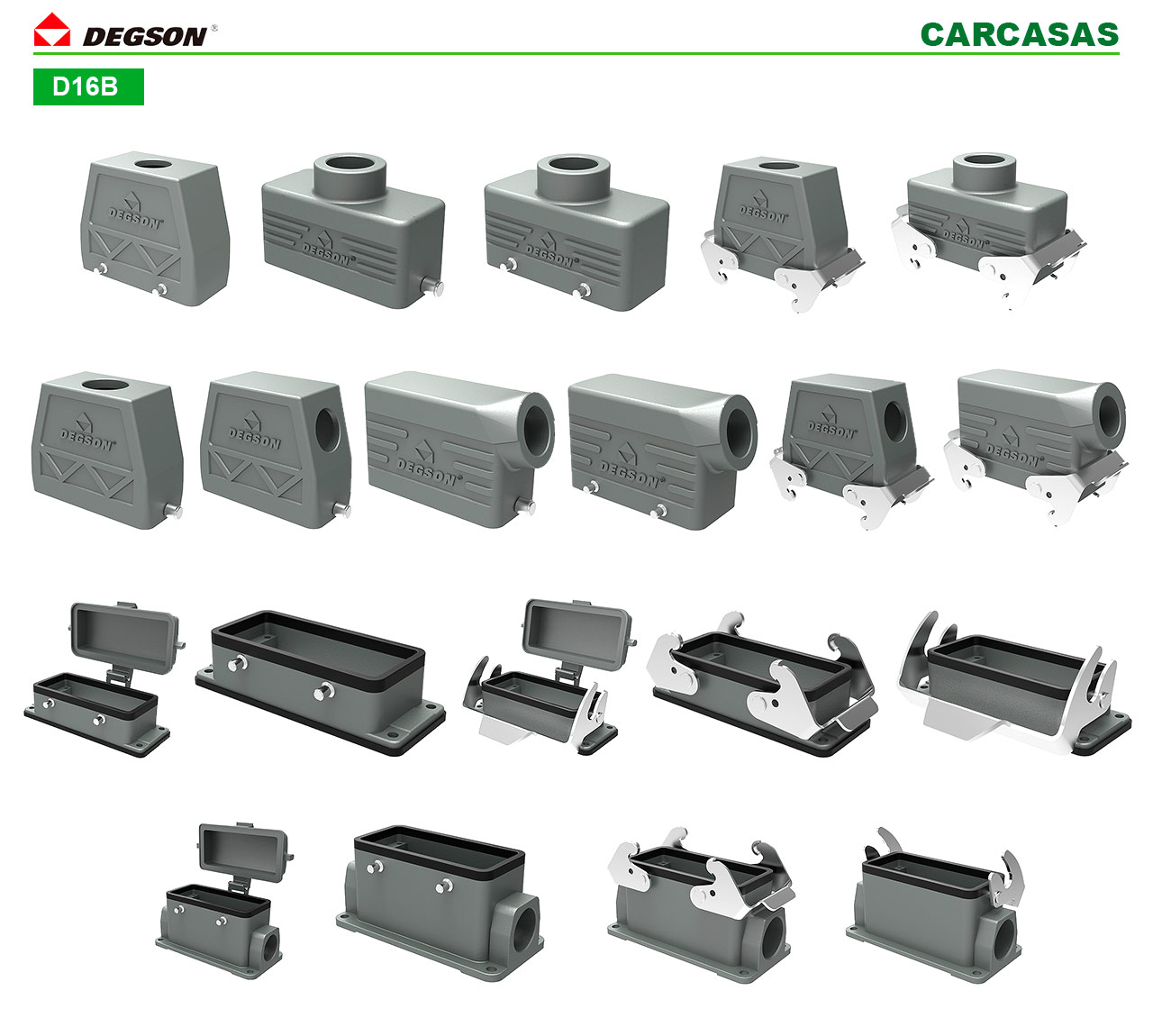

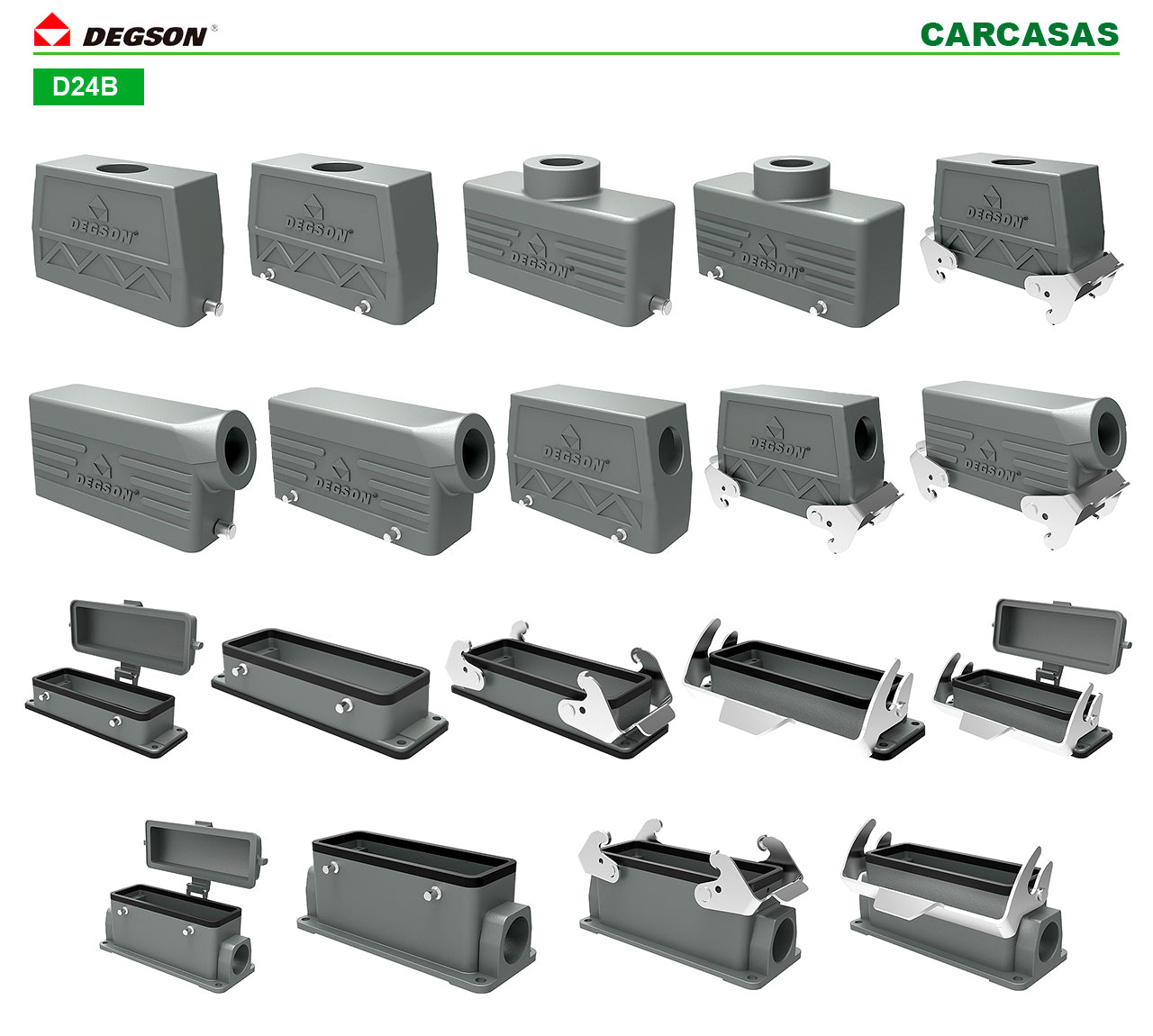

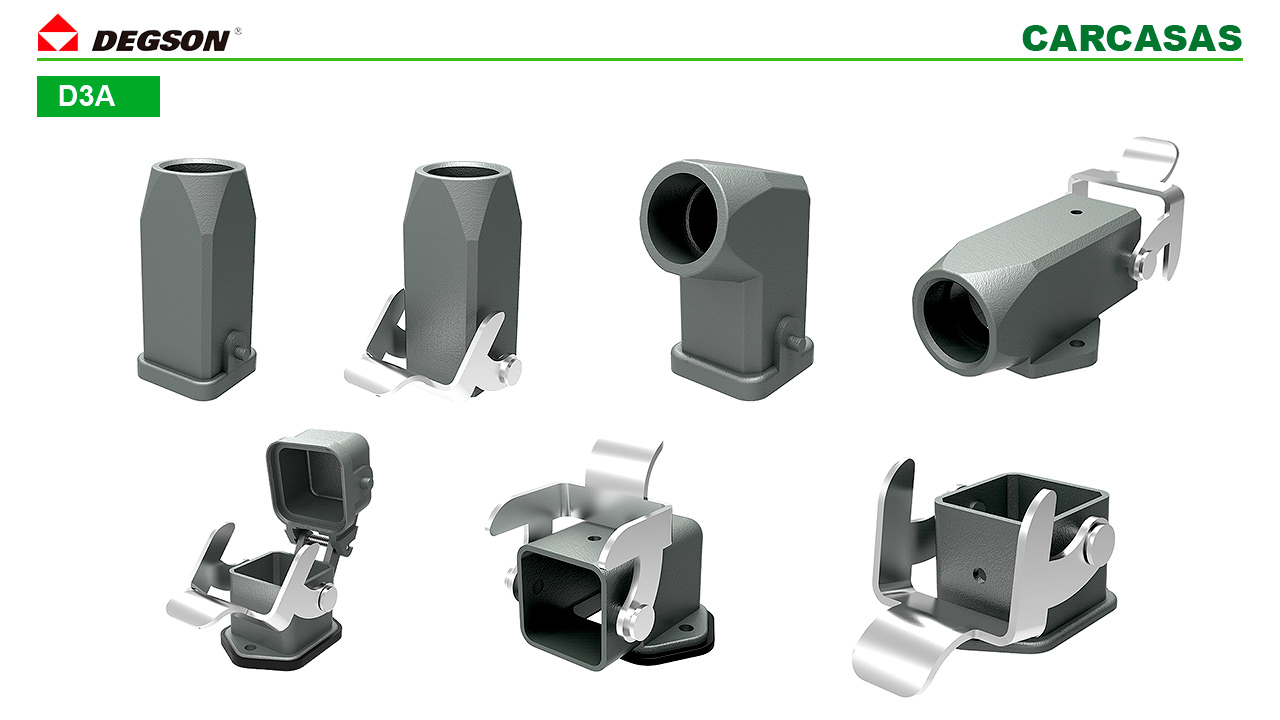

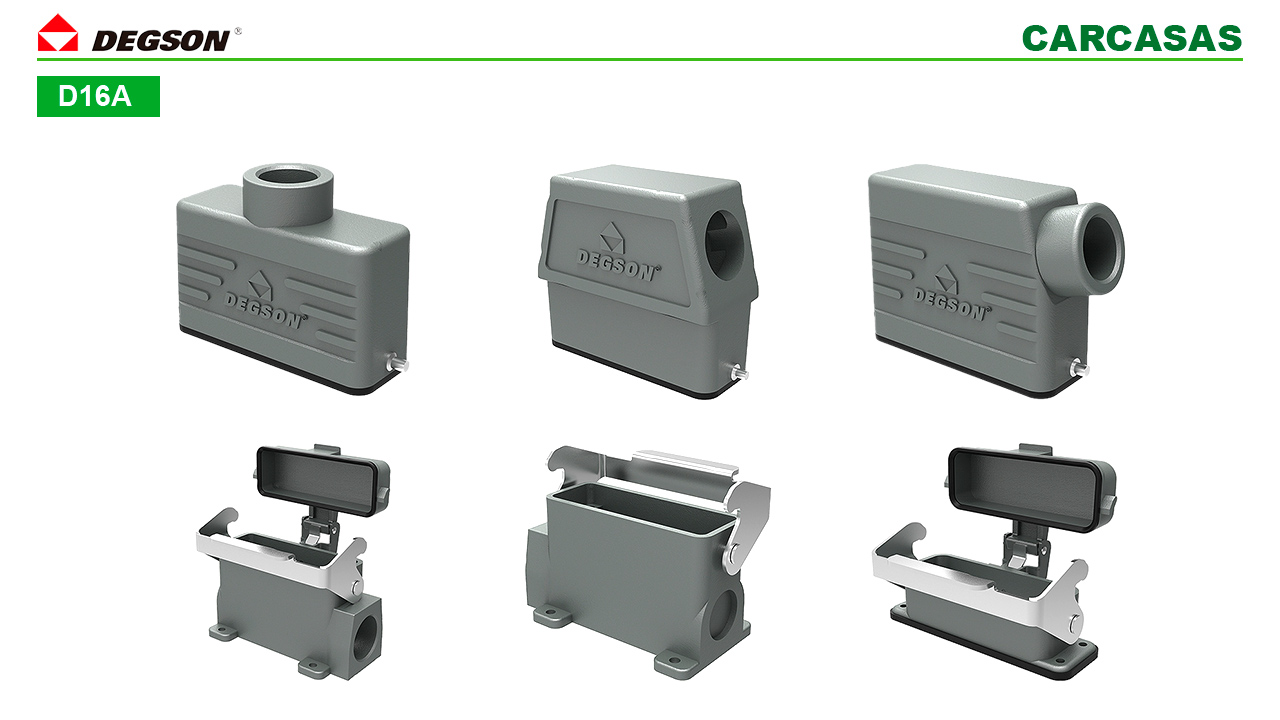

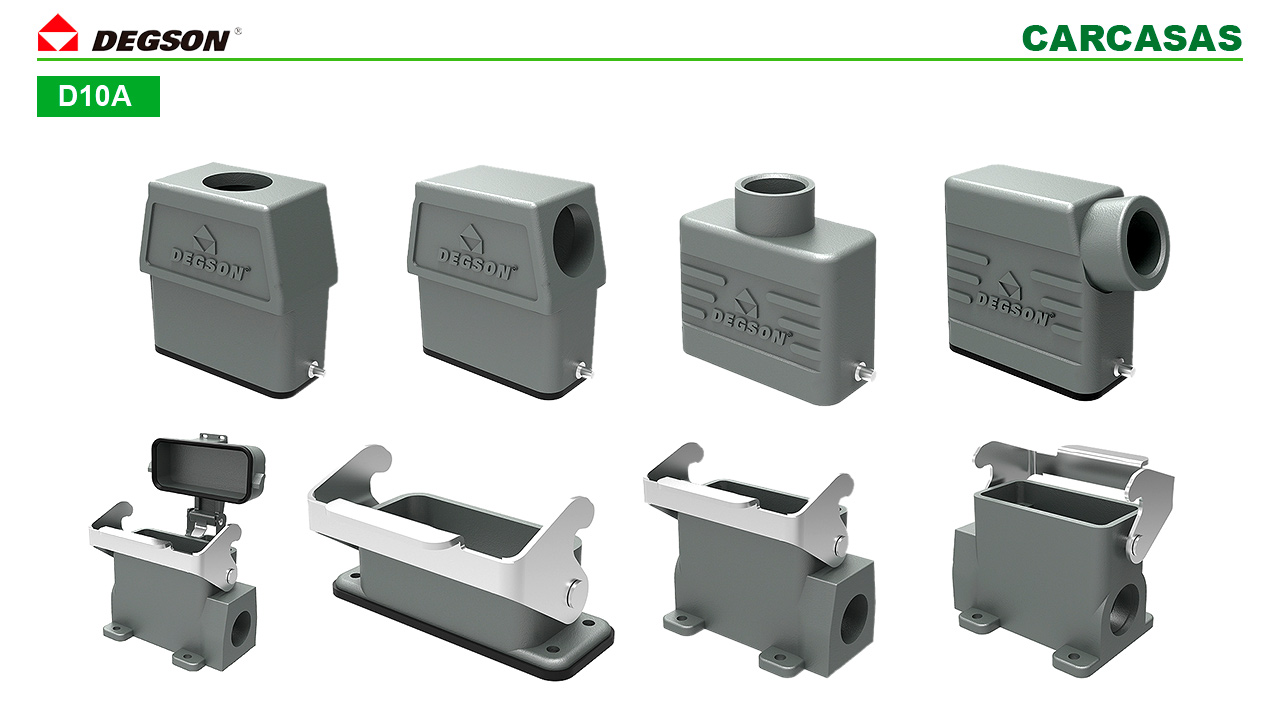

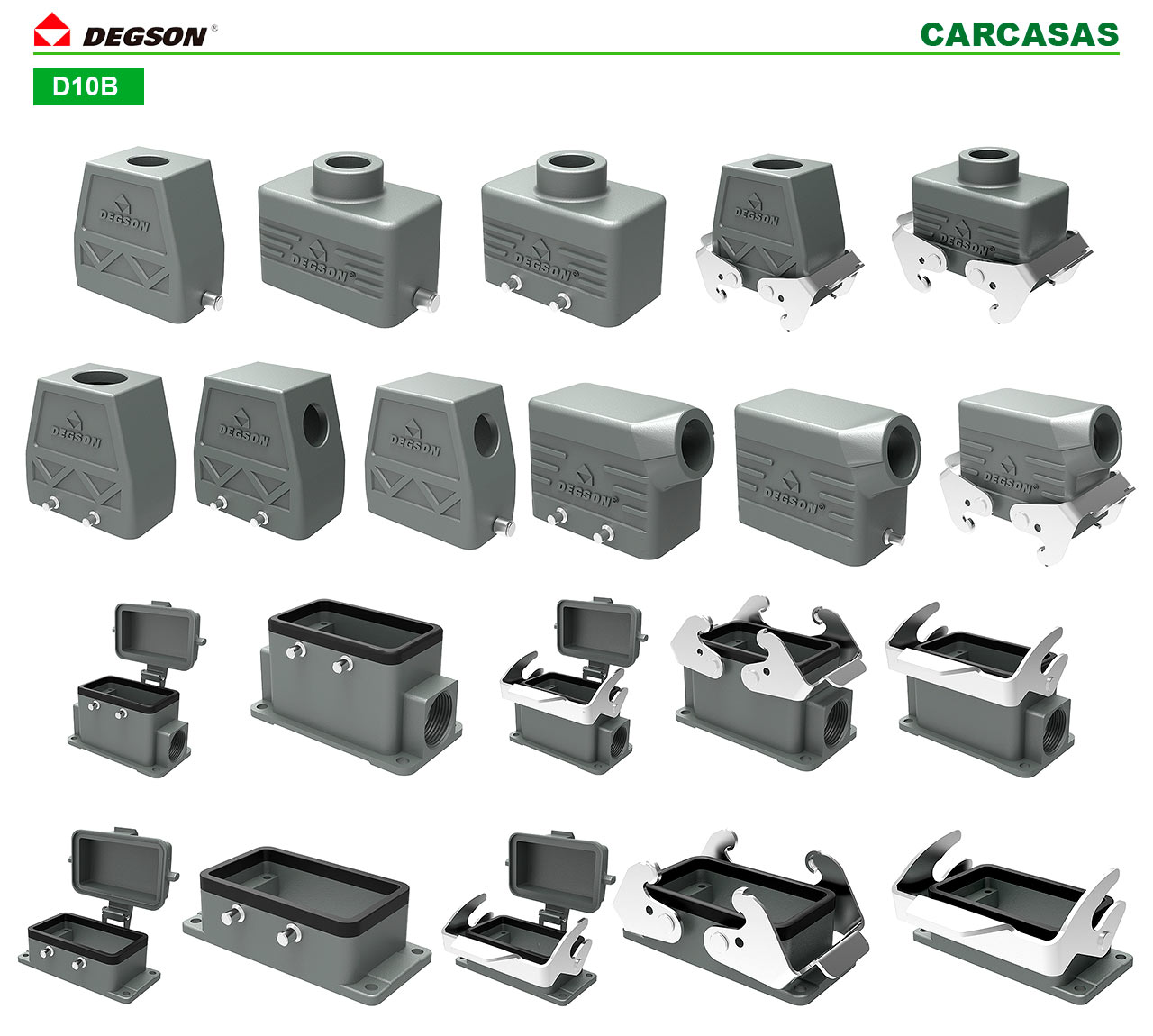

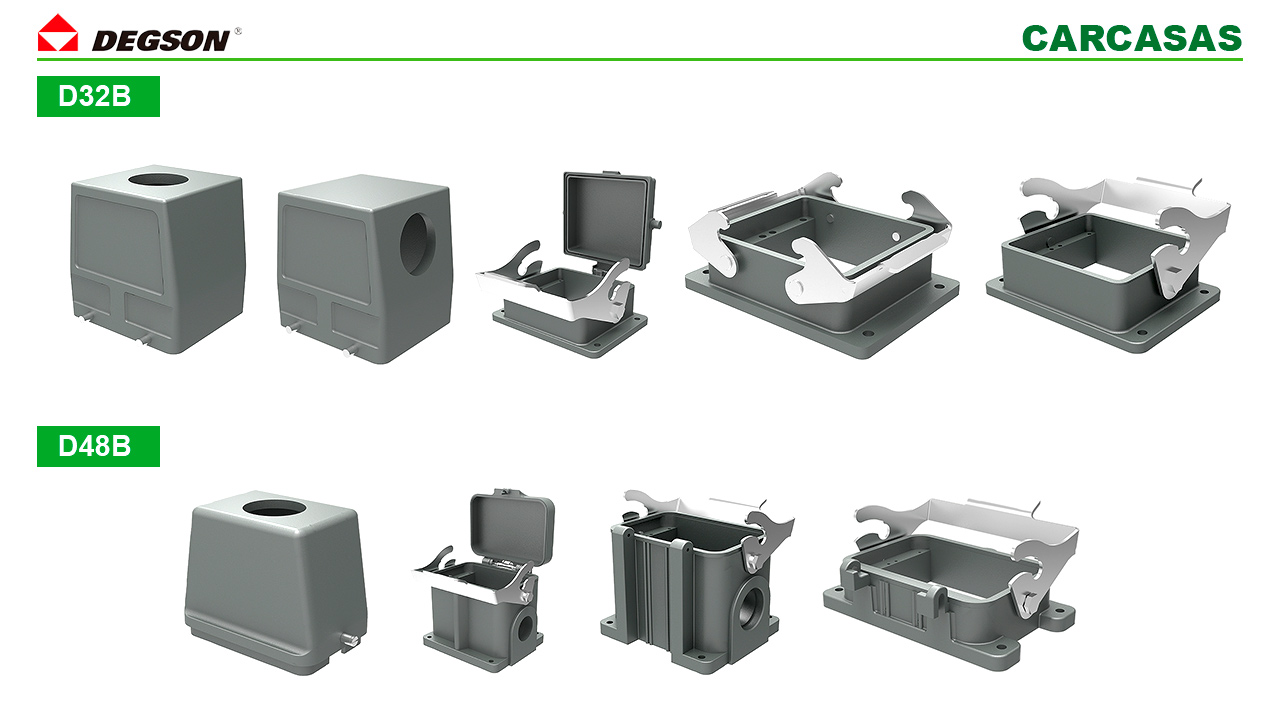

CARCASAS DE ALTA RESISTENCIA


Pueden resistir un cierto grado de impacto externo. Las diferentes opciones pueden satisfacer varios requerimientos de cableado. Carcasas y cubiertas de material metal o plástico.



















Perfil de DEGSON

DEGSON  ( NINGBO DEGSON ELECTRICAL CO.,LTD. ) provee soluciones para conexión industrial desde 1990. La empresa con sede en Cixi, (Ningbo , China) es uno de los mayores fabricantes de bloques terminales y conectores eléctricos industriales de Asia.

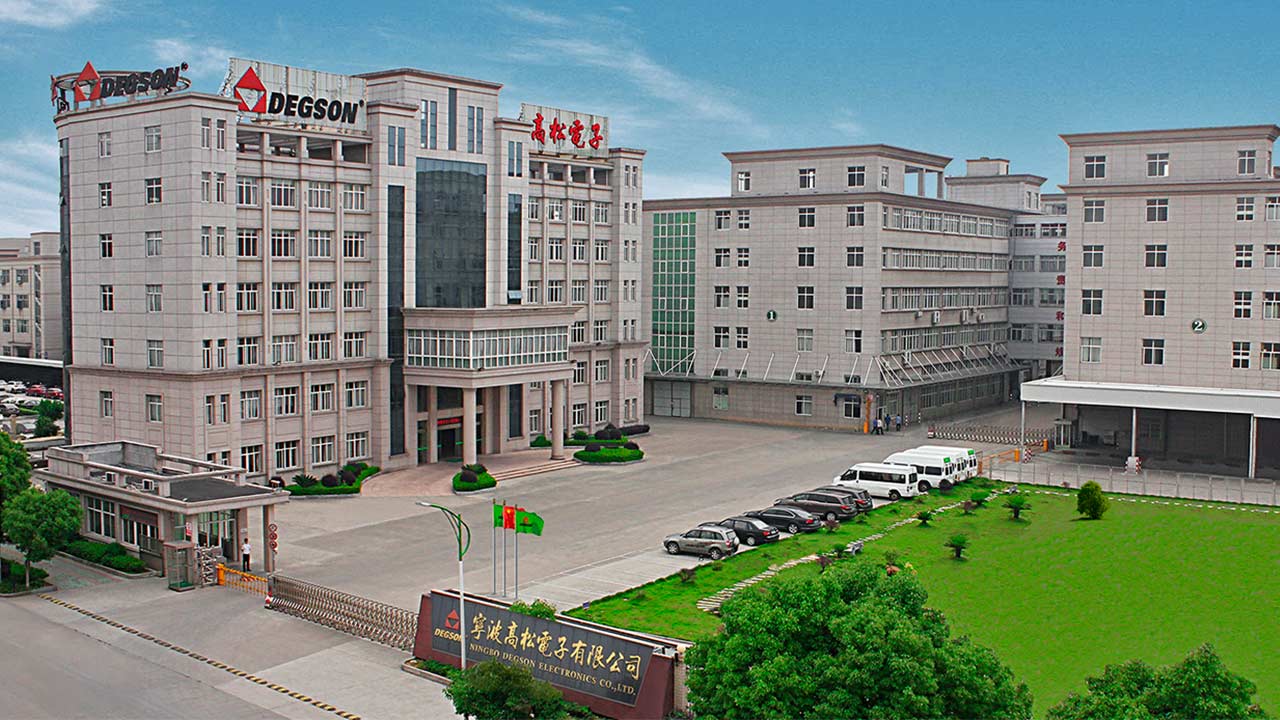

Sede central de NINGBO DEGSON ELECTRICAL CO.,LTD. (Ningbo, China)

La compañía acumula trayectoria y alta tecnología en sus procesos. No solo es uno de los mayores fabricantes de bloques terminales y conectores eléctricos industriales de Asia. Cuenta también con los primeros laboratorios profesionales en Asia acreditados tanto con la certificación UL como con los standards VDE. Asimismo, ha aprobado las normas  ISO9001, ISO14001, ISO80079-34, ISO/TS22163 y la certificación de sistema de gestión  IATF16949.

DEGSON cuenta con un proceso de moldeo líder en la industria y capacidad de fabricación automatizada. Asimismo, posee dispositivos de prueba avanzados y tecnología profesional para ensayos, creando productos de alta confiabilidad y alta durabilidad.

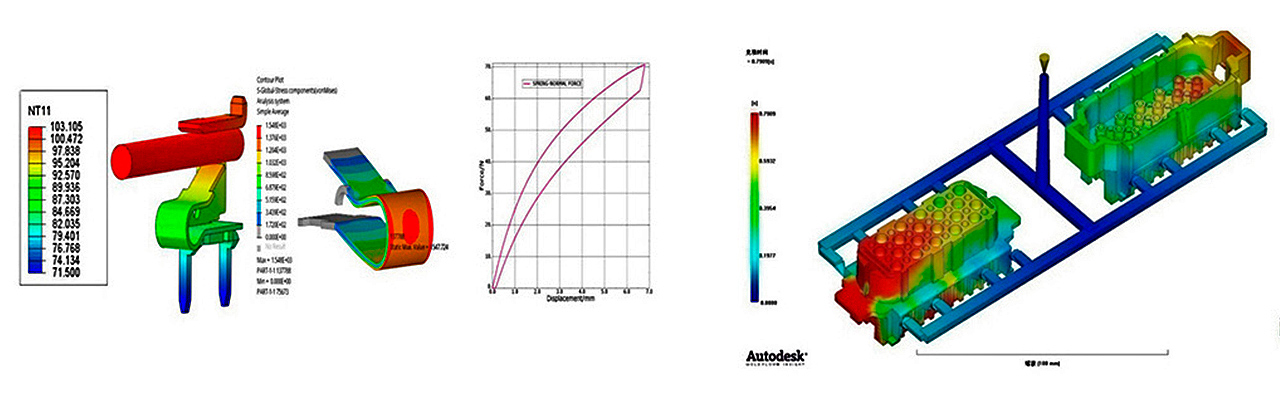

Laboratorios certificados con tecnología de punta que aseguran productos de alta confiabilidad y alta durabilidad.

Al mismo tiempo, en tándem con la serialización, la compañía posee también fuerte capacidad de customización, atendiendo la demanda global propia y particular del cliente, suministrando soluciones profesionales a medida y ayudándole a crear valor en su negocio en un mundo inteligente cada vez más interconectado.

Los productos de DEGSON se comercializan en casi 100 países, incluyendo China, Estados Unidos, Alemania, Gran Bretaña, Italia, España, Turquía, Rusia, Japón, Corea del Sur y Singapur, entre otras regiones. La compañía provee productos y servicios para múltiples industrias como la automatización industrial, instrumentación, energía, telecomunicaciones, transporte ferroviario, astilleros, nuevas energías, elevadores, iluminación, seguridad y maquinaria, entre otros.

Contáctenos para asesoramiento o mayor información.

Catalogo online DEGSON: Conectores rectangulares de alta resistencia
